Mérföldkövek a számológépek történetében

---

A nyolcvanas években az áramkörgyártók jónéhány olyan chipet hoztak forgalomba, melyeket valamelyik másik gyártó létező típusa alapján készítettek el. Általában nem pontosan ugyanolyan felépítésűek, és működésükben is vannak eltérések, de közös vonásuk, hogy ezek segítségével könnyedén előállíthatóak lettek az ún. klónok, melyek működésükben, billentyűzetük és kijelzőjük elrendezésében többé-kevésbé azonosak az eredeti típusokkal. A hasonlóságokat kihasználva, több gyártó készített az eredetiek kinézetének lemásolásával másolatokat, illetve az eredeti gyártó cég- és típusjelzésének rányomásával hamisítványokat is. Sorozatunk első részében az egyik legismertebb klón-családot mutatjuk be.

Az előzmények részletesen olvashatók a Sharp EL-506-os sorozatáról szóló cikkben. Röviden: a Sharp 1981-ben megjelentette az EL-506H típusú tudományos zsebszámológépét, mely a diákok, egyetemisták és műszakiak körében igen népszerű alaptípussá vált. A nagy siker okán nemcsak a sorozatot folytatták újabb és újabb változatokkal, de az eredeti típust — némileg átdolgozva — Kínában 1989-ig folyamatosan gyártották. 1984-től a nagyobb tudású, korszerűbb EL-506P volt gyártásban Japánban, mely szintén igen nagy darabszámban készült. 1990-ben újabb modellel, az EL-506A változatával váltották fel az elődöket.

1. Az EL-506P funkcionális klónjai

A nagy siker arra ösztönzött néhány céget, hogy lemásolják az EL-506H/P típusokat. Miután a Samsung elkészítette KS6041-es típusszámú áramkörét — mely funkcionálisan az EL-506P-ben használt, a Toshiba által gyártott SC6992-es chipjével volt egyenértékű —, már csak megfelelő készülékdobozba kellett tenni ahhoz, hogy éveken át uralja a piacot — az elektronikai áruházláncaktól kezdve, a szupermarketeken át a kínai piacokig bezárólag. A legismertebb klónok az EL-506H-ról másolt házban kaptak helyet, mellyel így előállt egy sosem létezett „hibrid” másolat: régi házban új gép. Az évek során több gyártó, többféle változatban is elkészítette. Sajnos általában igen rossz minőségben gyártották őket, gyakran az óraiparban használatos miniatűr csavarokkal szerelték össze, melyek miatt a gépek nemhogy a véletlen leejtést, de az elemcserét sem élték túl. Az ismeretlen gyártó a gépekre olyan feliratot szitázott rá, amilyet a megrendelő akart, így ezeket a klónokat számtalan márkajelzés alatt forgalmazták. Sokszor nem riadtak vissza az eredeti „SHARP” márkajelzés használatától sem. Leggyakrabban azonban az „EL-506P” típusjelzést alkalmazták. Nyomtatott áramkörükön az Yk587 típusszám olvasható, az alkalmazott chip a Samsung KS6041, vagy KS6042, illetve ezek licenszelt és módosított tokozatlan változatai. A másik változat formáját tekintve inkább az eredeti Sharp EL-506P-re hasonlít, de színvilága attól eltér. Ez is készült gumi- és műanyag gombokkal is, kijelzője pedig a hagyományos zebracsíkos vezetőgumis, vagy ragasztott fóliakábeles kialakítású. Gyártója az akkor újonnan alapított Truly cég volt, eredeti típusjelzésük Truly 101, illetve 107. A „zebracsíkos” csatlakozású kijelzővel épült változatok meglepően jó minőségűek, általában a mai napig működőképesek. Ismertetőjelük a kijelző fölött látható, jobbra igazított 10-DIGIT SCIENTIFIC CALCULATOR felirat.

Természetesen ezzel a chippel számtalan tudományos számológép készült eltérő készülékdobozban, mely nem is hasonlít a Sharp fenti típusaira. A legtöbb kínai gyár termékpalettájában találunk még ma is ilyen típusokat, melyek onnan ismerhetők fel, hogy 56 funkciósként hirdetik őket.

391-A1079 392-Truly 101 A1566 393-Btech A1282 395-Levis A1689 396-Shangji A1325

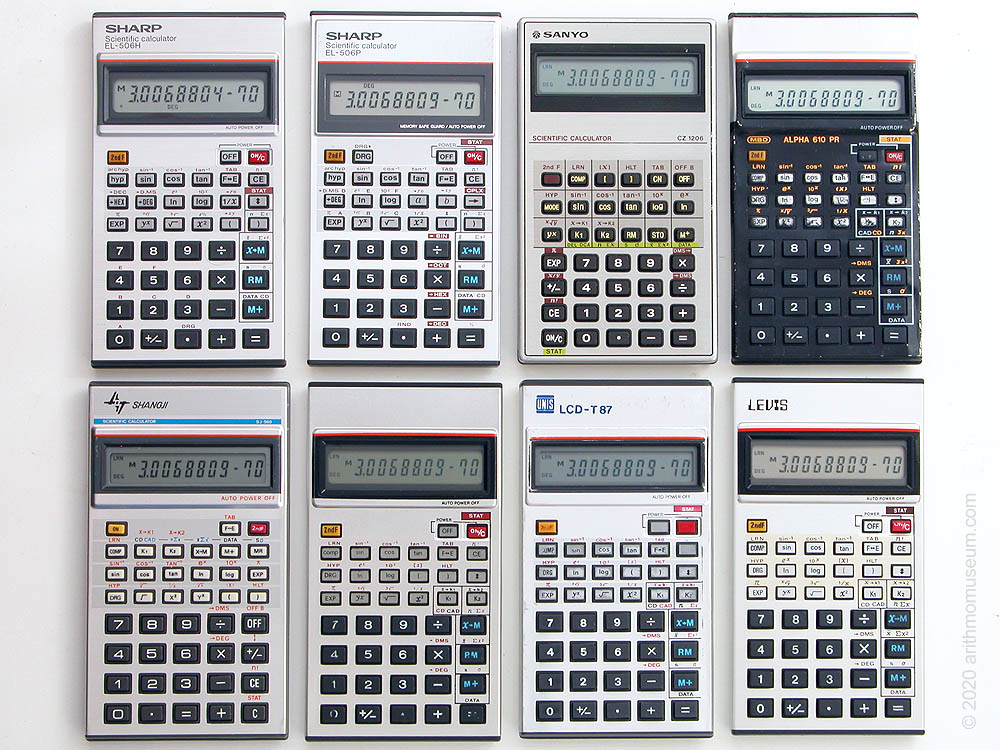

2. A Sanyo CZ-1206 funkcionális klónjai

Érdekes története van a Sanyo CZ-1206-os típusának, illetve az ezután gyártott programozható „EL-506H” típusoknak. A Sharp jónéhány chipet gyártott, melyeket kereskedelmi forgalomba is hoztak, így bárki építhetett belőlük számológépet. Ezek közül az egyik legérdekesebb a LI3301A jelű áramkör, mely egy egyszerű programozható tudományos számológép építését tette lehetővé. Az első, mely ezzel a chippel készült, a Sanyo CZ-1206-os típusa. A gép programozási modellje megegyezik az EL-512 (és több másik) típuséval, de programtárának mérete, és a K-regiszterek száma különbözik. Érdekes a másodlagos funkciók eléréséhez szükséges 2ndF billentyű lenyomásakor megjelenő „2F” kijelzés is.

A Sanyo után több gyártó is épített ezzel a chippel számológépet, ezek egy része az EL-506H másolt készülékdobozában kapott helyet, így keletkeztek a Sharp chippel épült „Sharp” másolatok. Érdekesség, hogy ezzel a chippel sosem készült Sharp számológép.

A típus egyik legismertebb képviselője itthon az MBO Alpha 610 PR típusa, mely három változatban is készült.

Érdekesség a Shangji SJ-560-as típus, mely itthon is kapható volt, és az eredetihez hasonló készülékházban, de átrendezett billentyűzettel készült.

3. A Casio fx-82LB másolatai

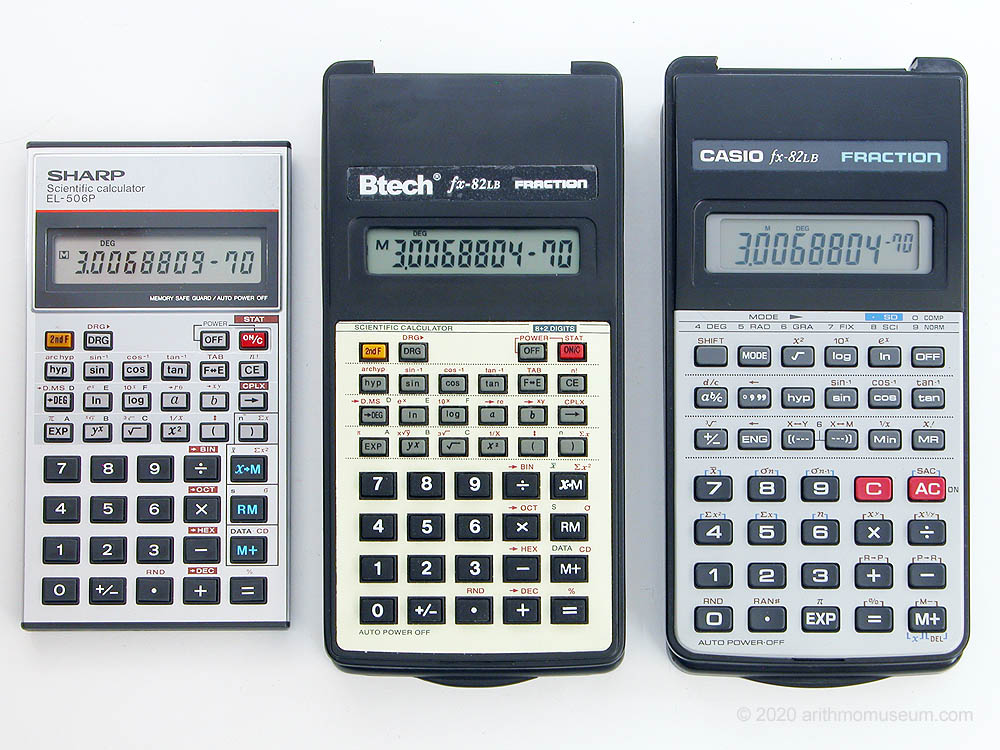

Kifejezetten érdekesek a 2000-es évek elején elterjedt Casio fx-82LB kinézetű klónok, illetve hamisítványok: a Samsung KS6042-es chipjével épültek, tehát a Sharp EL-506P-vel megegyezőek. Ez rögtön ki is derül, amint ránézünk a billentyűzetükre. Legalább kétféle kivitelben készültek: a korábbi változat egyetlen nyomtatott áramkörrel épült, jobb minőségben. A későbbi változat a minőség legalját képviseli: a billentyűzet előlapja papírból, a hátlapja — mely a bibliapapír-vékonyságú nyomtatott áramkört próbálja szintben tartani — kartonpapírból készült. A műanyag készülékdoboz mindkét változatnál igénytelen kialakítású, könnyen reped, törik. Gumibillentyűzete kritikán aluli minőségű, erős nyomás szükséges a kapcsolásokhoz, ráadásul a vezetőréteg nagyon hamar lekopik. Ezek miatt — bár éveken át volt kapható — igen hamar kikopott a használatból.

4. További EL-506P kinézetű gépek

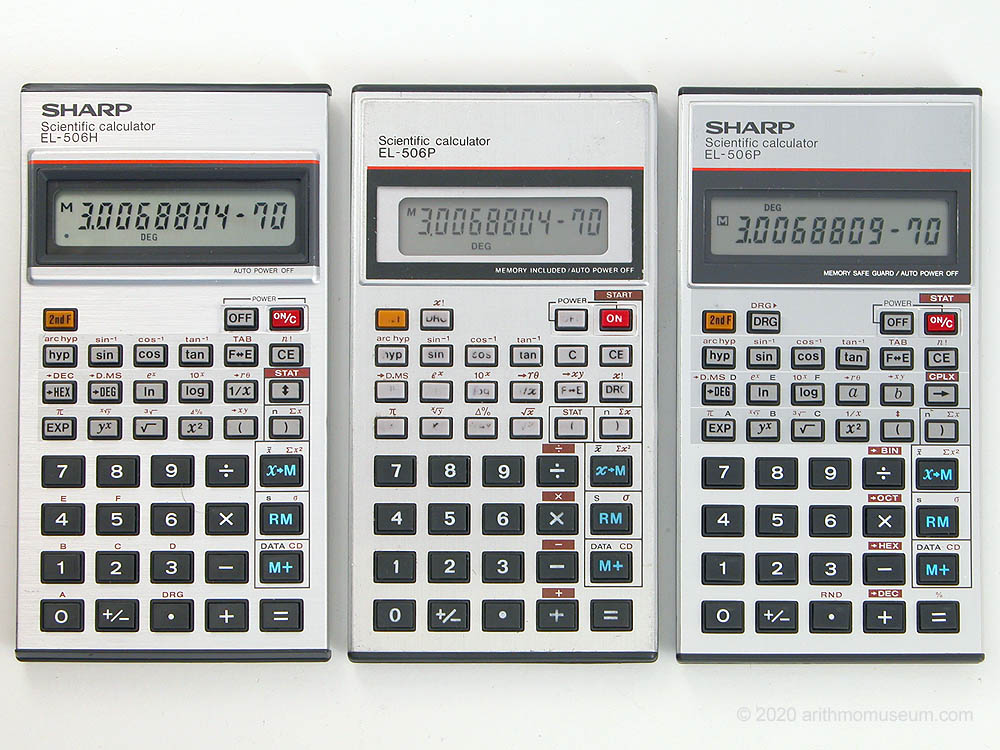

Még két érdekességet kell megemlíteni: elsőként azt az EL-506P kinézetű gépet, mely valójában a Toshiba egyik kereskedelemben is kapható chipjével készült, aminek érdekessége, hogy a számításokat ugyanazzal a programmal végzi, mint a Sharp EL-506H típusa, így a két gép ugyanazokra a számításokra ugyanazokat az eredményeket adja. A gép kisebb tudású az EL-506H és EL-506P változatoknál, ezért a gyártója — ahelyett, hogy áttervezte volna az előlapot — némely billentyűt kétszer is szerepeltetett: a DRG a 2ndF mellett, és a CE alatt is szerepel, a C pedig ON-ként feliratozva a jobb felső sarokban is helyet kapott. A gépnek a memóriája kikapcsoláskor törlődik, így a nemfelejtő memóriára utaló „MEMORY SAFE GUARD” feliratot „MEMORY INCLUDED” feliratra cserélték. A számrendszerek közötti konverzió feliratai helyébe pedig a négy alapművelet jele került. A műanyag billentyűk feliratozása igen rossz minőségben készült, így nagyon hamar lekoptak. Ettől eltekintve a gépek jó minőségűek, általában a mai napig működőképesek. Németajkú területeken főként „ASTOR 2” típusjelzéssel kerültek forgalomba.

5. A Sharp EL-506A hamisítványa

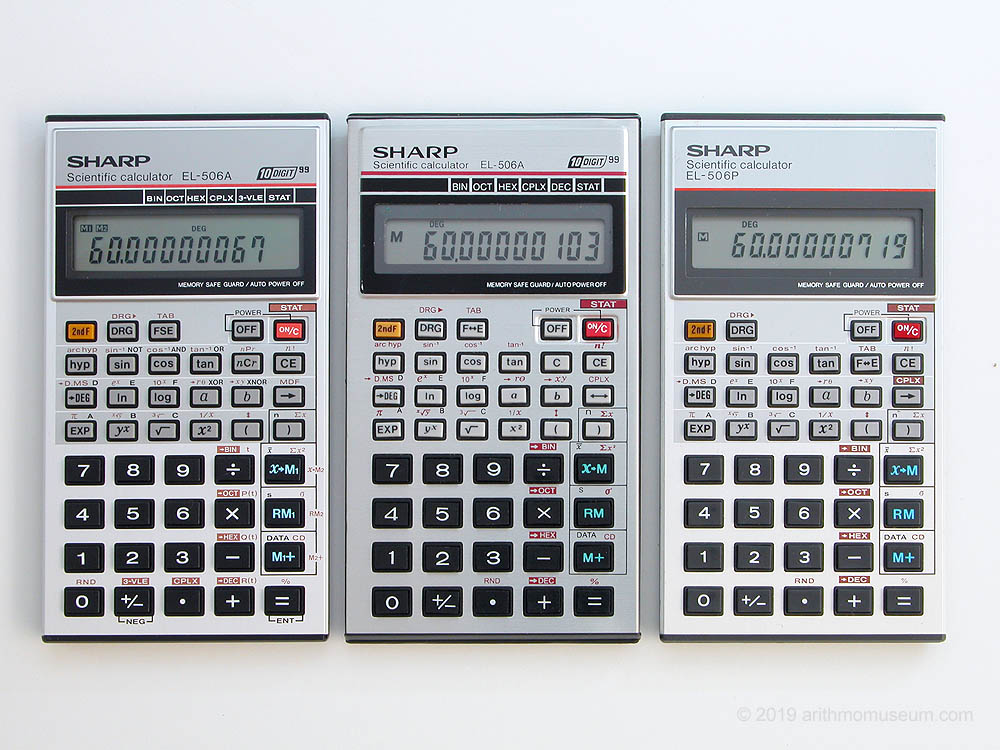

Végül következzen a hamisítványok egyik gyöngyszeme: a 2001-ben készült „Sharp” EL-506A változata valójában a már évtizedek óta gyártott EL-506P klónjainak egyik elfajzása. A kevesebb billentyű problémájára megoldást úgy találtak, hogy — hasonlóan a 4. pontban említett géphez — az ON/C billentyűt megkettőzték és így C felirattal is szerepel. Minőségét tekintve a középkategóriához tartozik.

6. A Sharp új EL-501-es típusai

A téma kifejezetten érdekes végkifejletét úgy lehetne jellemezni, hogy 2001-ben a Sharp elkészítette saját gépének klónját. Miután a Sharp 1996-tól a tudományos számológépek új típusaiban (L, majd R sorozat) már az Advanced DAL rendszert — mely a beírt kifejezéseket egy gombnyomásra számítja ki — alkalmazta, nem maradt gyártásban olyan típus, mely a klasszikus algebrai logikával számolt volna. A konkurens cégek ilyen típusai továbbra is sikeresnek számítottak, így a Sharp 2001-től újra gyártásba vette az EL-506P típust. Az új EL-501V modell a többi társához hasonló átrendezett billentyűzettel készült, de funkcionalitásában teljesen megegyezett a korábbi EL-506P típussal, és így a fentebb tárgyalt klónokkal is. Ez a típus a mai napig gyártásban van, legújabb változata (EL-501T) 2019. szeptemberében jelent meg.
