National Semiconductor 4660
Rövid története
Az USA-beli National Semiconductor 1975-76-ban fejlesztette ki tudományos kalkulátorokhoz szánt áramköreit, és ezekből
saját maga is épített zsebszámológépeket. Ezek közül kettő ismertebb hazánkban, mivel a Híradástechnika Szövetkezet
1976 és 1978 között ezeket a típusokat Balatonlellén is gyártották (szerelték össze). Legtöbbjük fordított lengyel
logika szerint (RPN) működik, azonban a nem tudományos számológépek a hagyományos algebrai logikájúak, tehát rendelkeznek =
gombbal. A kimondottan olcsó számológépekhez szánt áramkörök mellett volt egy mikrokontroller-család is (MM5781/MM5782),
mely alapvetően egyszerűbb vezérlési és számítási feladatok megoldására volt alkalmas (számológépekhez hasonló berendezésekhez ajánlották a felhasználását, pl. pénztárgépekhez vagy speciális számításokhoz egyedileg készített számológépekhez).
Ehhez az MM5782 CPU-RAM kombinációhoz készítettek gyári ROM áramköröket, melyek különböző tudású tudományos számológépek megvalósítására voltak felhasználhatók. Ezekből épült fel
a magyar TK-1024-es számológép (eredetileg National Semiconductor 4640) és a hozzá nemcsak kinézetében hasonló 4650-es és 4660-as típusok is.
| Gyártó: | National Semiconductor Corporation (USA) |
| Gyártási év: | 1976 |
| Méret: | 8×15,7×3,2 cm |
| Tömeg üzemkészen: | 216 g |
| Jelleg: | tudományos |
| Kapacitás: | 10/10+2 számjegy (bevitel és kijelzés) 12/12+2 számjegy (belső pontosság) |
| Működési mód: | algebrai |
| CPU: | National Semiconductor MM5782N (CPU/RAM) + MM5781DUEN (ROM) |
| Regiszterek: | 4 általános (művelet-tárolással) 3 memória (aritmetikával) |
| Jellemzők: | %százalékszámítás +/-előjelváltás (negatív számok közvetlen beírása) RVregisztercsere (X-Y) Flebegőpontos számkijelzés Fixfixpontos számkijelzés: a felsorolt számoknak megfelelő számú tizedesjegyek kijelzése (0-9) Scitudományos (exponenciális) számkijelzés Engmérnöki számkijelzés Sqrnégyzetgyökvonás x2négyzetreemelés pipi (3,1415..) értéke behívható 1/xreciprokszámítás trigtrigonometrikus függvények (sin, cos, tg és ezek inverzei: arc sin, arc cos, arc tg) DMS-DDdecimális és 60-as szögek/időpontok átváltása logexponenciális és logaritmusfüggvények (10-es és e-alapú) yxhatványozás SDegyváltozós statisztika: átlag-, szórásszámítás P-Rkoordináta-átszámítások derékszögű és poláris koordinátarendszerek között n!faktoriális számítása |
| Kijelző: | 10+2+2 digites LED (NSC NSA5140) |
| Tápellátás: | 3×AA NiCd akkumulátor (beépítve) |
| Teszteredmények: | trigonometriai:az arcsin(arccos(arctg(tg(cos(sin(60°)))))) eredménye, referenciaérték: 60. 59.9999942989 exponenciális:a 0.999160000 eredménye, referenciaérték (első 14 jegye): 3.0068804206375×10-70 3.00687733293E-70 |
NSC 4660

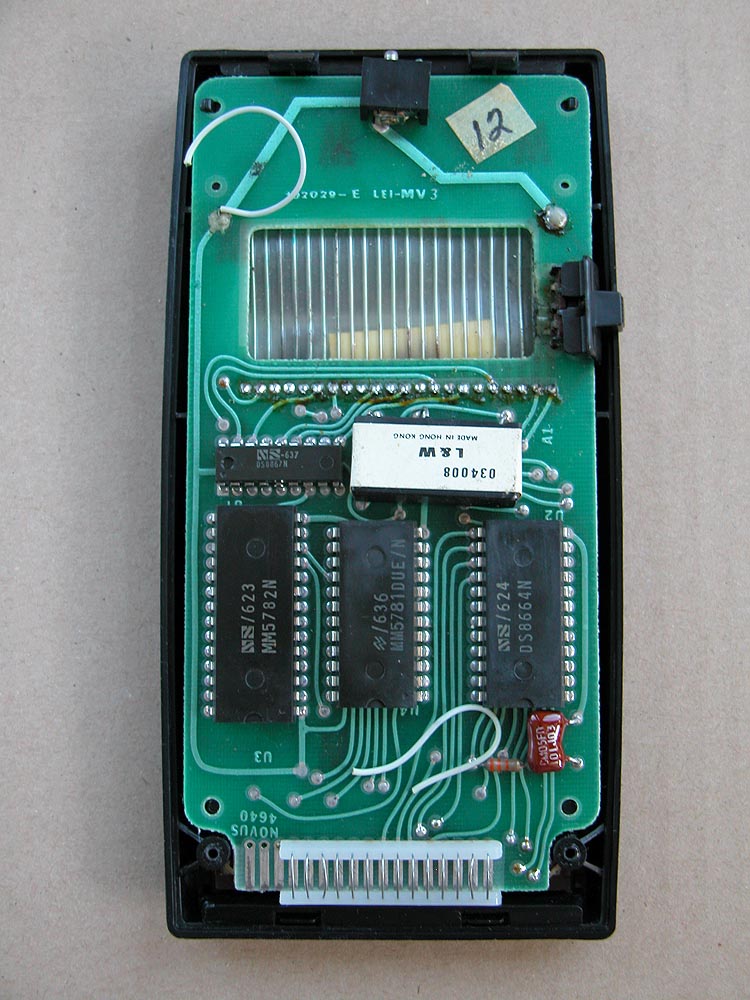

Belülről. Maga a nyomtatott áramkör teljesen azonos a TK-1024-es típuséval, csak az alkalmazott ROM-ban különböznek
